قد تبدو الكهرباء الساكنة غير ضارة، ولكن في تصنيع الإلكترونيات والمختبرات والغرف النظيفة ومراكز البيانات، يمكن حتى لتفريغ كهربائي ساكن صغير أن يتسبب في تلف المكونات الحساسة أو تعطيل العمليات أو إنشاء مشكلات جودة مكلفة.
في العديد من الصناعات، لا تمثل الكهرباء الساكنة مجرد إزعاج بسيط. فقد تتداخل مع المعدات الحساسة، وتتسبب في تلف المكونات الإلكترونية، وتؤثر على استقرار الإنتاج، أو تخلق مخاطر في البيئات الخاضعة للتحكم.
ولهذا السبب تُستخدم أرضيات الفينيل ESD على نطاق واسع في تصنيع الإلكترونيات والمختبرات والغرف النظيفة ومناطق المعدات الطبية ومراكز البيانات وغرف الخوادم وغيرها من المساحات الحساسة للكهرباء الساكنة.
لكن غالبًا ما يُساء فهم أرضيات ESD.
يطلب بعض المشترين ببساطة "أرضيات مضادة للكهرباء الساكنة"، بينما يعتقد آخرون أن تركيب نوع واحد من أرضيات الفينيل يكفي لحل كل مشكلة تتعلق بالتحكم في الكهرباء الساكنة.
في الواقع، أرضيات الفينيل ESD ليست مجرد منتج. إنها جزء من نظام أرضيات متكامل.
في FARFLY، نوفر أرضيات فينيل ESD مع لاصق موصل متوافق ورقائق نحاسية وقضبان لحام وملحقات تركيب وبيانات تقنية ودعم للمشاريع لمساعدة العملاء على بناء حل أكثر موثوقية للتحكم في الكهرباء الساكنة.
ما هي أرضيات الفينيل ESD؟
أرضيات الفينيل ESD هي مادة أرضيات مرنة مصممة للتحكم في الشحنات الكهروستاتيكية.
بالمقارنة مع أرضيات الفينيل القياسية، تحتوي أرضيات الفينيل ESD على مكونات موصلة أو مبددة للكهرباء الساكنة تسمح للشحنات الكهربائية بالتحرك عبر الأرضية بطريقة متحكم بها.
يُشار إليها عادةً باسم:
ومع ذلك، لا تعني هذه الأسماء دائمًا الشيء نفسه.
قد تمثل مصطلحات "موصل" و"مبدد للكهرباء الساكنة" و"مضاد للكهرباء الساكنة" نطاقات مقاومة مختلفة ومستويات مختلفة من أداء ESD. ولهذا السبب، لا ينبغي للمشترين الاعتماد على اسم المنتج فقط. يجب أن يعتمد الاختيار الصحيح على المتطلبات التقنية للمشروع ونطاق المقاومة وتصميم التأريض ونظام التركيب ومعايير الاختبار المعمول بها.

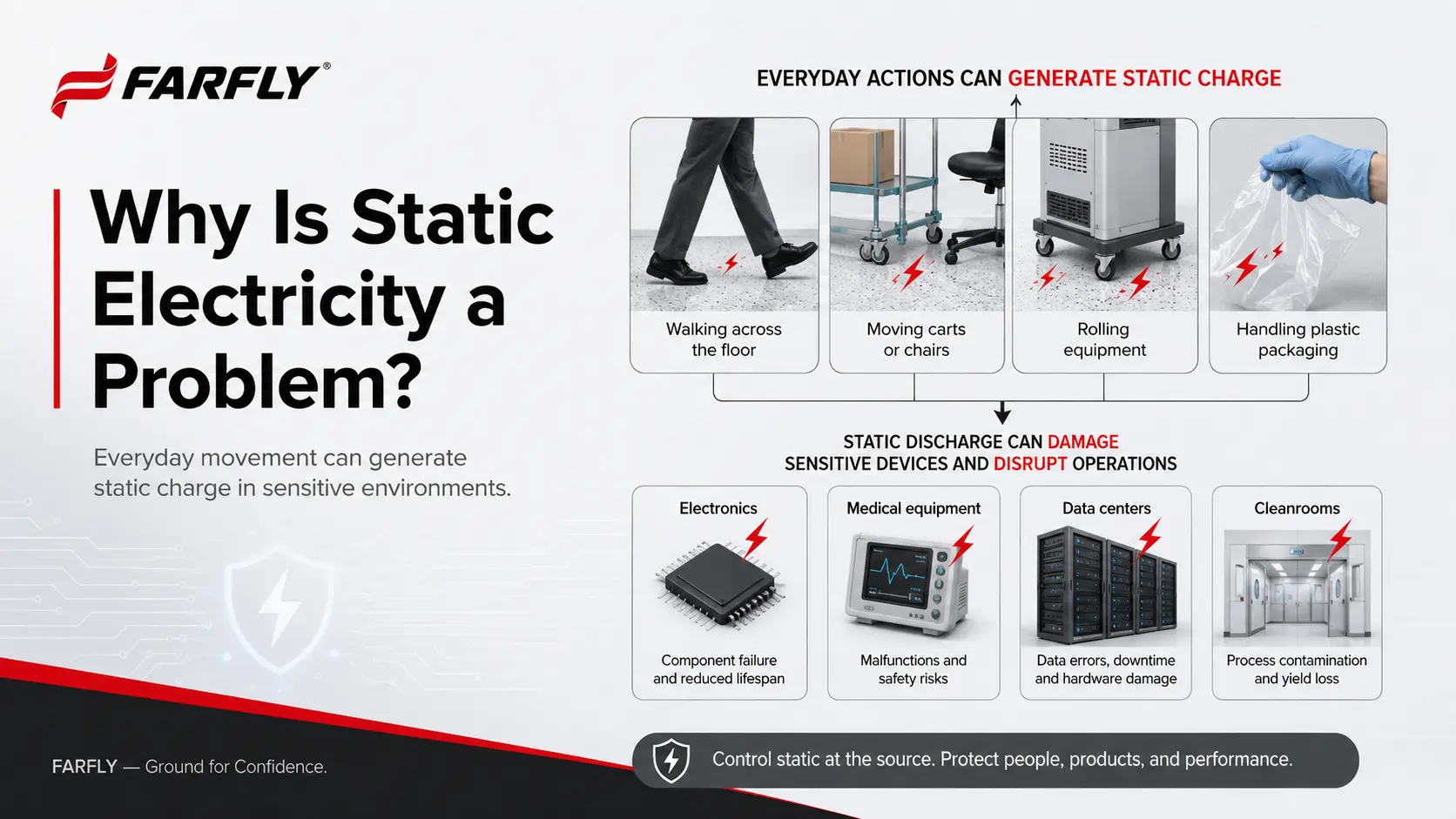

لماذا تمثل الكهرباء الساكنة مشكلة؟
تتولد الكهرباء الساكنة عادةً عندما تتلامس مادتان ثم تنفصلان. ويُعرف ذلك باسم التأثير الكهروإجهادي.
في بيئات العمل اليومية، يمكن إنتاج الشحنات الساكنة من خلال العديد من الأنشطة العادية، مثل:
يمكن للشخص أن يراكم شحنة ساكنة بمجرد المشي. وعندما يلمس ذلك الشخص جسمًا موصلًا أو آلة أو مكونًا إلكترونيًا، قد تفرغ الشحنة فجأة.
أحيانًا يمكن للأشخاص الشعور بهذا التفريغ. وأحيانًا لا يمكنهم ذلك.
ولكن حتى إذا كان الجهد أقل من مستوى إدراك الإنسان، فقد يظل مرتفعًا بما يكفي لإتلاف الأجهزة الإلكترونية الحساسة. وفي بعض الحالات، يتعطل المكون فورًا. وفي حالات أخرى، يكون الضرر مخفيًا ولا يقلل إلا من موثوقية المنتج أو عمره التشغيلي.
ولهذا السبب يعد التحكم في الكهرباء الساكنة مهمًا في الإلكترونيات والمعدات الطبية والمختبرات ومراكز البيانات وبيئات التصنيع الدقيقة.

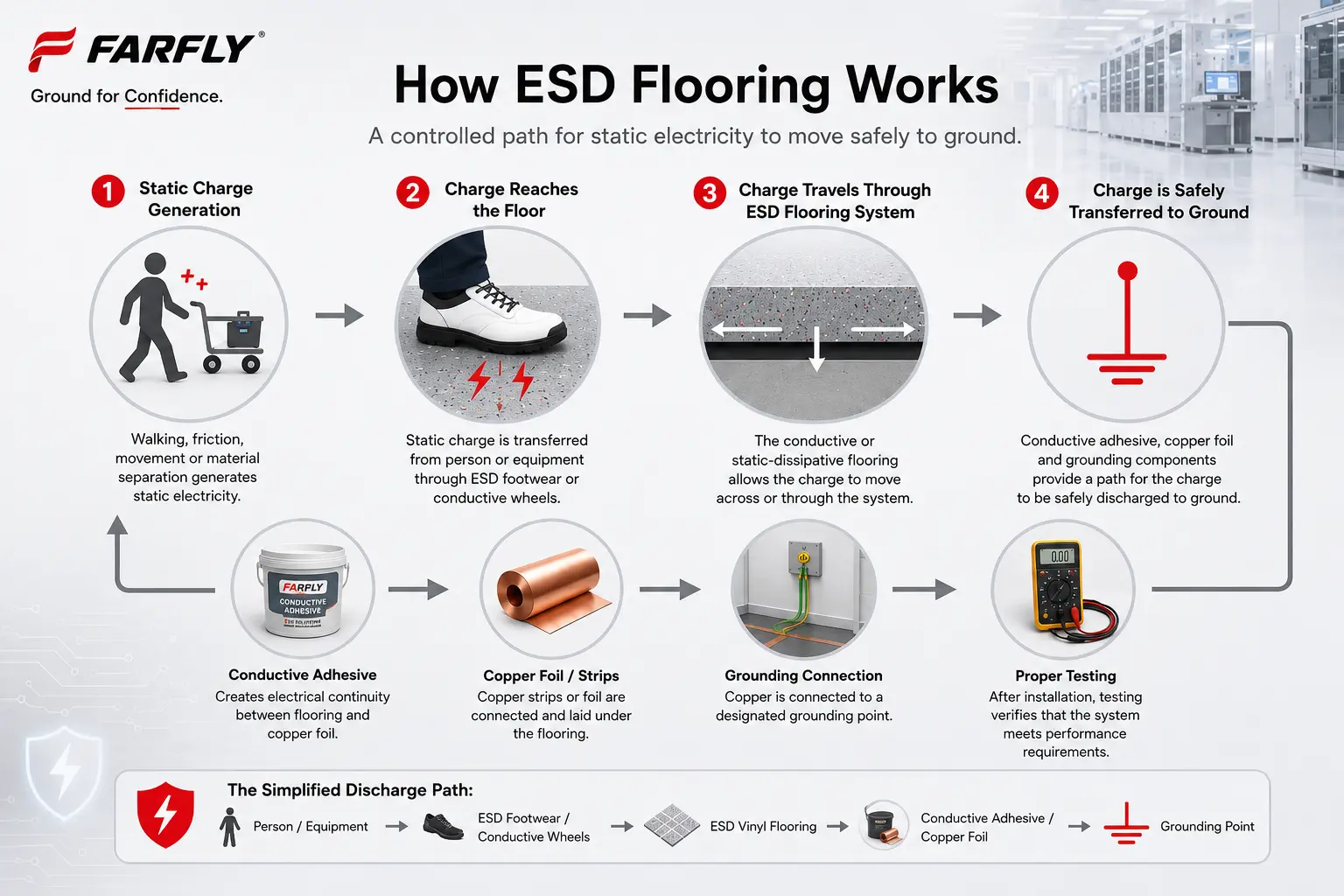

كيف تعمل أرضيات الفينيل ESD؟
تعمل أرضيات الفينيل ESD من خلال إنشاء مسار متحكم فيه لتحرك الكهرباء الساكنة من الأشخاص أو العربات أو المعدات إلى نظام التأريض الخاص بالمنشأة.
مسار التفريغ المبسط هو:
الشخص أو المعدات ← أحذية ESD أو العجلات الموصلة ← أرضيات الفينيل ESD ← اللاصق الموصل أو الرقائق النحاسية ← نقطة التأريض
تتضمن هذه العملية عادةً أربع خطوات.
أولًا، تتولد الكهرباء الساكنة بسبب المشي أو الحركة أو الاحتكاك أو انفصال المواد.
ثانيًا، تصل الشحنة إلى الأرضية عبر أحذية ESD أو العجلات الموصلة أو العربات أو المعدات.
ثالثًا، تنتقل الشحنة عبر نظام الأرضيات الموصلة أو المبددة للشحنة الساكنة.
أخيرًا، تُنقل الشحنة إلى نقطة تأريض مخصصة من خلال لاصق موصل، ورقائق نحاسية، ومكونات التأريض.
لا يتمثل الهدف بالضرورة في إزالة كل شحنة ساكنة على الفور. فالهدف الحقيقي هو منع تراكم الشحنات الخطرة وتقليل خطر التفريغ الكهروستاتيكي غير المتحكم فيه.
الأرضيات الموصلة مقابل الأرضيات المبددة للشحنة الساكنة
في مشاريع أرضيات ESD، توجد فئتان شائعتان هما الأرضيات الموصلة والأرضيات المبددة للشحنة الساكنة.
أرضيات الفينيل الموصلةتتميز بمقاومة كهربائية أقل وتسمح للشحنات بالتحرك بسرعة أكبر نحو الأرض. وغالبًا ما تُستخدم في البيئات التي تتطلب أداءً أكثر صرامة للتحكم في الشحنات الساكنة.
أرضيات الفينيل المبددة للشحنة الساكنةتُطلق الشحنات بمعدل أكثر تحكمًا. وتُستخدم عادةً في مناطق تجميع الإلكترونيات، والمختبرات، والغرف النظيفة، وغيرها من المساحات المحمية من ESD.
يعتمد الاختيار الصحيح على متطلبات المشروع.
بالنسبة لمشاريع أرضيات ESD من FARFLY، نوصي بتأكيد نطاق المقاومة المطلوب، وطريقة الاختبار، وتطبيق الغرفة، ونظام الأحذية، وتخطيط التأريض، وخطة الصيانة قبل اختيار المنتج النهائي.
ينبغي اختيار حل أرضيات ESD مناسب وفقًا للبيئة بأكملها، وليس فقط وفقًا لمظهر المنتج أو السعر.

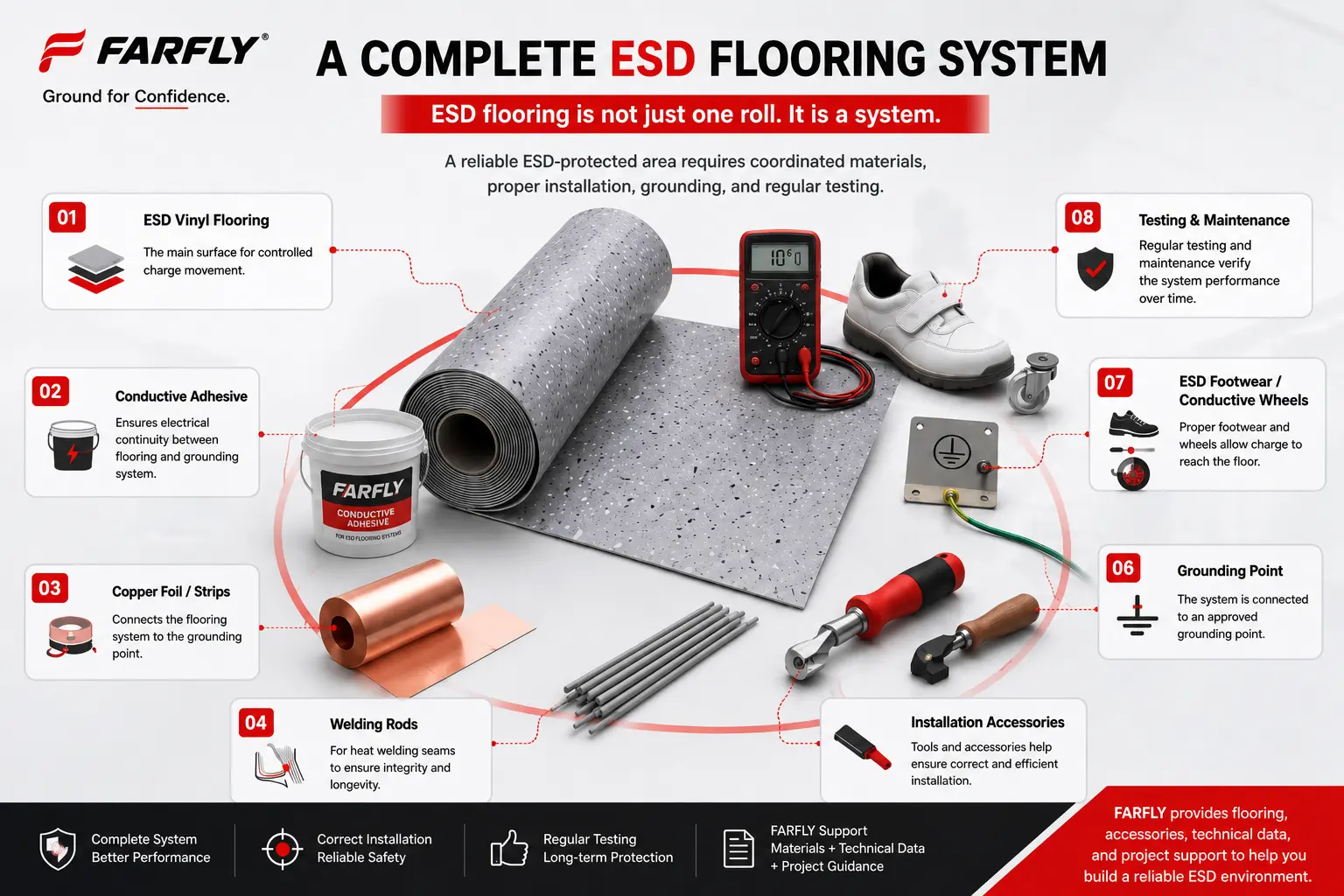

ماذا يتضمن نظام أرضيات ESD كامل؟
إن تركيب أرضيات فينيل ESD وحده لا يُنشئ تلقائيًا منطقة كاملة محمية من ESD.
يتضمن نظام أرضيات ESD الكامل عادةً عدة أجزاء.
- أرضيات فينيل ESD
توفر الأرضية السطح الرئيسي لحركة الشحنات المتحكم بها. ويجب أن تلبي الأداء الكهربائي المطلوب وأن تكون مناسبة لبيئة التطبيق.
-
اللاصق الموصل
يساعد اللاصق الموصل على إنشاء استمرارية كهربائية بين غطاء الأرضية ونظام التأريض. وقد يؤدي استخدام لاصق عادي بدلًا من اللاصق الموصل إلى انقطاع مسار التفريغ والتأثير على أداء النظام.
-
الرقائق النحاسية أو شرائط التأريض النحاسية
تُركّب الرقائق النحاسية عادةً أسفل الأرضية وتُوصل بنقطة التأريض. ويعتمد التخطيط على حجم الغرفة، ونوع المنتج، ومتطلبات المشروع.
-
قضبان اللحام وملحقات التركيب
بالنسبة للأرضيات الصفائحية، تساعد قضبان اللحام على إنشاء وصلات محكمة وتحسين التشطيب العام للتركيب. وقد تكون هناك حاجة إلى ملحقات أخرى حسب المشروع.
-
أحذية ESD والعجلات الموصلة
تحتاج أرضيات ESD إلى العمل مع الأحذية المناسبة وعجلات المعدات. فقد تعيق الأحذية العازلة العادية أو العجلات المطاطية القياسية المسار الكهربائي.
-
التأريض والاختبار
يجب توصيل نظام الأرضيات بنقطة تأريض معتمدة واختباره بعد التركيب. ويساعد الاختبار على تأكيد ما إذا كان النظام المكتمل يفي بالأداء المطلوب.
في FARFLY، لا نورد لفائف الأرضيات فقط. بل يمكننا توفير حزمة مواد كاملة تشمل أرضيات فينيل ESD، واللاصق الموصل، والرقائق النحاسية، وقضبان اللحام، والملحقات، وإرشادات التركيب لاستخدامها في المشاريع.

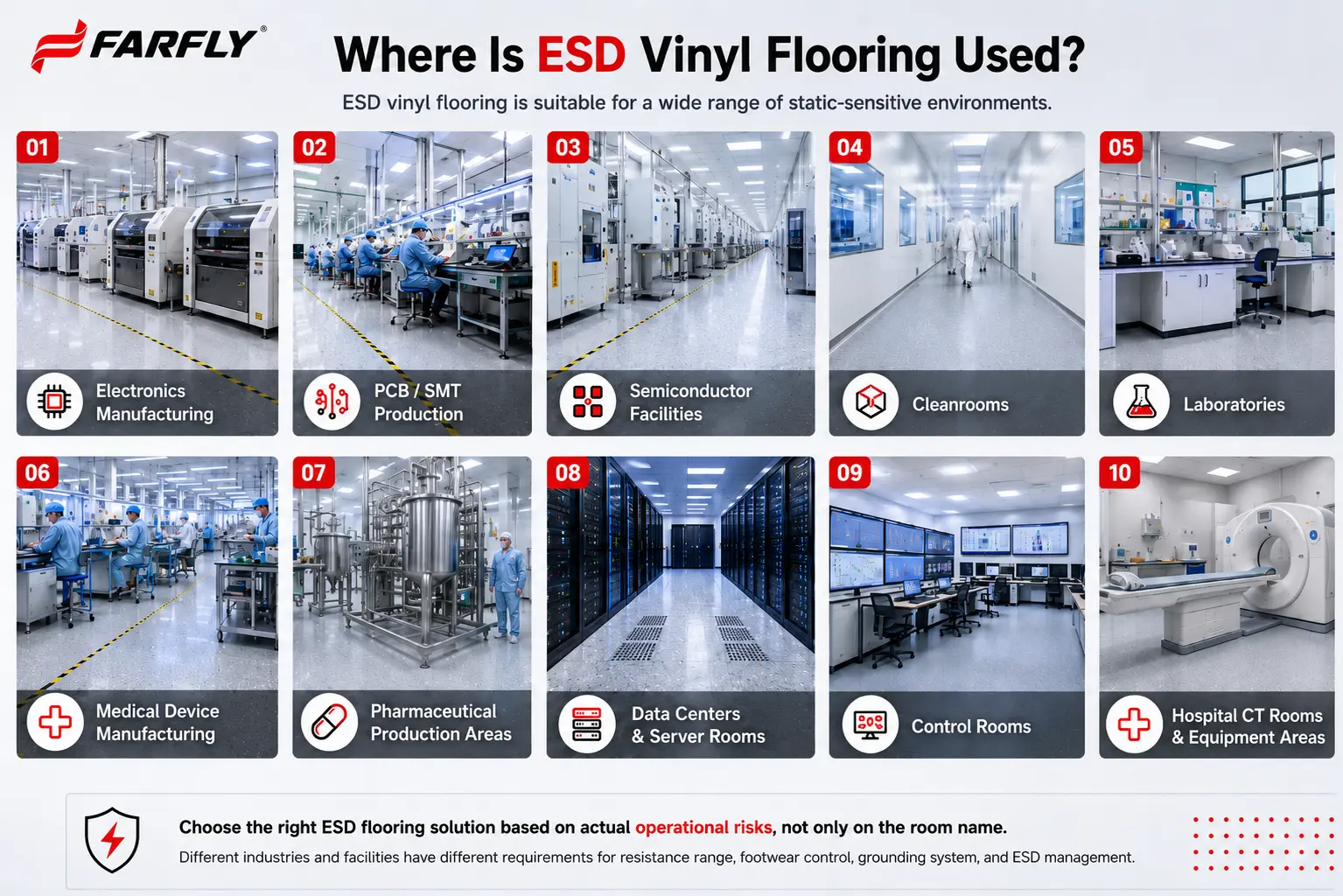

أين تُستخدم أرضيات فينيل ESD؟
تُعد أرضيات فينيل ESD مناسبة للعديد من البيئات الحساسة للشحنات الساكنة، بما في ذلك:
-
مصانع تصنيع الإلكترونيات
-
مناطق إنتاج PCB وSMT
-
منشآت أشباه الموصلات
-
الغرف النظيفة
-
المختبرات
-
تصنيع الأجهزة الطبية
-
مناطق إنتاج الأدوية
-
مراكز البيانات وغرف الخوادم
-
منشآت الاتصالات
-
مصانع الطيران والهندسة الدقيقة
-
مراكز البحث والتطوير
-
غرف التحكم
-
غرف التصوير المقطعي المحوسب في المستشفيات والمناطق المتعلقة بالمعدات
يجب أن تستند مواصفات الأرضيات إلى المخاطر التشغيلية الفعلية، وليس فقط إلى اسم الغرفة.
على سبيل المثال، قد تحتاج مصنعان للإلكترونيات إلى أنظمة أرضيات ESD مختلفة اعتمادًا على المكونات المُنتجة، والمعدات المستخدمة، والتحكم في الأحذية، ونظام التأريض، ومتطلبات إدارة ESD الداخلية.
لماذا تختار أرضيات الفينيل ESD من FARFLY؟
تركز FARFLY على حلول الأرضيات المرنة القائمة على المشاريع للرعاية الصحية، والمنشآت الرياضية، والغرف النظيفة، والمرافق التجارية، وغيرها من البيئات ذات المواصفات العالية.
بالنسبة لمشاريع أرضيات ESD، لا تقتصر قيمتنا على توريد المنتجات.
ندعم العملاء من خلال:
-
خيارات أرضيات الفينيل ESD
-
حلول الأرضيات الموصلة والمبددة للشحنات الساكنة
-
المادة اللاصقة الموصلة المطابقة
-
رقائق النحاس وقضبان اللحام
-
ملحقات التركيب
-
أوراق البيانات الفنية
-
تقارير الاختبار ودعم الوثائق
-
دعم التواصل في المشاريع
-
تغليف التصدير وتنسيق التوريد
بالنسبة للموزعين والمقاولين ومديري المشاريع، يساعد ذلك على تقليل مخاطر نقص الملحقات، أو اختيار المنتج الخاطئ، أو تركيب النظام بشكل غير مكتمل.
في مشاريع أرضيات ESD، لا يكفي انخفاض سعر المواد. يجب أن يكون النظام الكامل صحيحًا.
العوامل التي تؤثر على أداء أرضيات ESD
يمكن أن يختلف أداء أرضية ESD النهائية عن أداء عينة صغيرة من الأرضيات.
قد تؤثر عدة عوامل على النتيجة النهائية.
حالة الطبقة السفلية للأرضية
يجب أن تكون الطبقة السفلية للأرضية نظيفة وجافة ومستوية وسليمة من الناحية الهيكلية. قد تؤثر الرطوبة أو الغبار أو الشقوق أو التلوث أو عدم الاستواء على الالتصاق والأداء طويل الأمد.
مواد التركيب
يجب تركيب المادة اللاصقة الموصلة ورقائق النحاس بشكل صحيح. إذا تم استخدام المادة اللاصقة الخاطئة، فقد ينقطع مسار التأريض.
تصميم التأريض
يجب توصيل الأرضية بنظام تأريض مناسب. يمكن أن يمنع التأريض السيئ الأرضية من العمل كما هو مقصود.
الأحذية والمعدات
لا تستطيع أرضيات ESD تفريغ الكهرباء الساكنة من الأشخاص بفعالية إذا كانوا يرتدون أحذية عازلة. قد تحتاج الكراسي والعربات والمعدات المتحركة أيضًا إلى عجلات موصلة أو مبددة للشحنات الساكنة.
التنظيف والصيانة
قد تؤدي بعض أنواع الشمع أو الطلاءات أو بقايا التنظيف إلى تكوين طبقة عازلة على الأرضية. يجب أن تكون منتجات الصيانة متوافقة مع أرضيات ESD.
الاختبار الدوري
قد يتغير أداء ESD بمرور الوقت بسبب التآكل أو التلوث أو التلف أو مشكلات الصيانة. يساعد الاختبار المنتظم على التحقق من استمرار الأداء.
كيف يتم اختبار أرضيات الفينيل ESD؟
يعد الاختبار مهمًا قبل التركيب وبعده.
قد تشمل عناصر الاختبار الشائعة:
-
مقاومة نقطة إلى نقطة
-
المقاومة من الأرضية إلى التأريض
-
مقاومة نظام الأفراد والأحذية والأرضيات
-
اختبار جهد المشي
-
فحوصات استمرارية التأريض
-
الفحص البصري للوصلات والمناطق التالفة
اختبار المنتج واختبار النظام المثبت ليسا الشيء نفسه.
قد تحقق عينة أرضية المتطلبات المطلوبة في المختبر، ولكن الغرفة المكتملة لا تزال تحتاج إلى تركيب مناسب وتأريض وتحكم في الأحذية وصيانة لتحقيق أداء موثوق.
لهذا السبب، توصي FARFLY بالتعامل مع أرضيات ESD كنظام متكامل، وليس فقط كلفة واحدة من المواد.
كيفية صيانة أرضيات الفينيل ESD
يساعد برنامج الصيانة المناسب على حماية مظهر الأرضية وأدائها الكهربائي معًا.
تشمل الممارسات الموصى بها:
-
إزالة الغبار والحطام المتناثر بانتظام
-
تنظيف الانسكابات فورًا
-
استخدام منتجات التنظيف المعتمدة
-
تجنب الشموع أو الطلاءات العازلة ما لم تتم الموافقة عليها تحديدًا
-
فحص الوصلات والحواف والمناطق التالفة
-
فحص توصيلات التأريض بشكل دوري
-
اختبار الأداء الكهربائي على فترات مجدولة
-
الاحتفاظ بسجلات التنظيف والإصلاحات والاختبارات
يجب أن تدرك فرق الصيانة أن أرضية ESD هي جزء وظيفي من نظام التحكم في الكهرباء الساكنة بالمنشأة، وليست مجرد سطح أرضية للزينة.

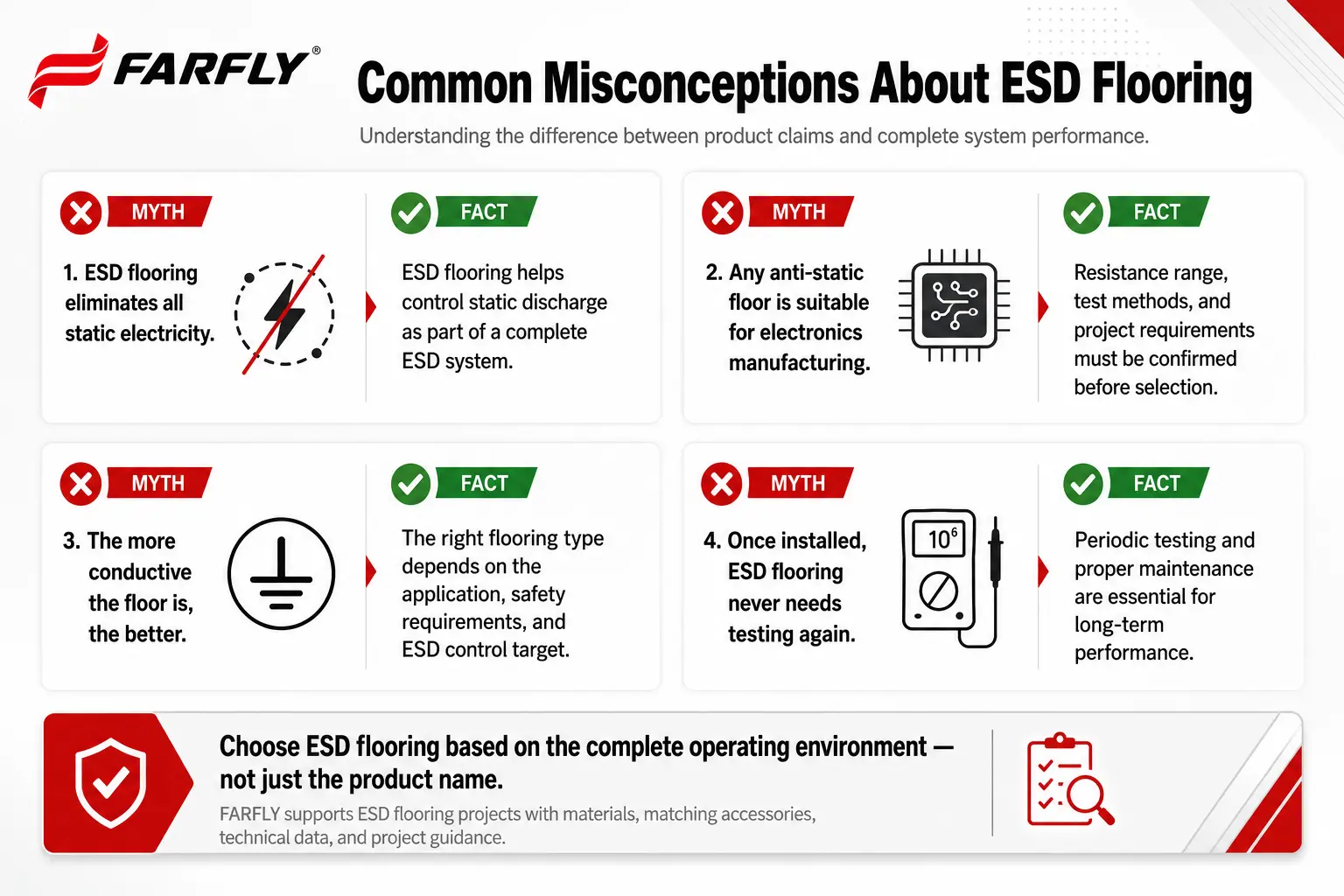

المفاهيم الخاطئة الشائعة حول أرضيات الفينيل ESD
"أرضيات ESD تقضي على جميع الكهرباء الساكنة."
تساعد أرضيات ESD على التحكم في الشحنة الساكنة، لكنها لا تزيل كل مصدر لتوليد الكهرباء الساكنة. يجب أن تعمل مع الأحذية والتأريض والتحكم في الرطوبة وإدارة المعدات وإجراءات التشغيل.
"أي أرضية مضادة للكهرباء الساكنة مناسبة لتصنيع الإلكترونيات."
ليس بالضرورة. فكلمة "مضاد للكهرباء الساكنة" وحدها لا تؤكد نطاق مقاومة المنتج أو أداء جهد المشي أو توافقه مع متطلبات المشروع.
"كلما كانت الأرضية أكثر توصيلًا، كان ذلك أفضل."
المقاومة المنخفضة ليست دائمًا أفضل لكل تطبيق. يجب أن يوفر النظام تحكمًا مناسبًا في الكهرباء الساكنة مع تلبية متطلبات السلامة والتشغيل أيضًا.
"بعد التركيب، لا تحتاج أرضيات ESD إلى الاختبار مرة أخرى أبدًا."
يمكن أن يتأثر أداء ESD بالأوساخ أو التآكل أو منتجات التنظيف أو التلف أو مشكلات التأريض. يعد التحقق الدوري أمرًا مهمًا.
كيفية اختيار أرضيات الفينيل ESD المناسبة
قبل اختيار نظام أرضيات ESD، ضع في الاعتبار هذه الأسئلة:
-
ما معيار ESD أو مواصفات المشروع التي يجب تحقيقها؟
-
هل الأرضيات الموصلة أو المبددة للكهرباء الساكنة مطلوبة؟
-
ما نطاق المقاومة المطلوب؟
-
هل ستستخدم المنطقة أحذية أو كراسي أو عربات ESD؟
-
هل المشروع تركيب جديد أم تجديد؟
-
ما حالة الأرضية الفرعية؟
-
هل تتطلب المنطقة مقاومة للغرف النظيفة أو المواد الكيميائية أو البقع أو الانزلاق؟
-
ما ملحقات التركيب المطلوبة؟
-
هل يمكن للمورد توفير البيانات الفنية ووثائق الاختبار؟
-
هل يمكن للمورد دعم التواصل بشأن المشروع وإرشادات التركيب؟
ينبغي للمورّد المؤهل تقييم التطبيق قبل التوصية بمنتج.
الخلاصة
توفر أرضيات الفينيل المقاومة للتفريغ الكهروستاتيكي مسارًا متحكمًا لتحرك الكهرباء الساكنة من الأشخاص والعربات والمعدات إلى نقطة تأريض محددة. وتساعد على تقليل تراكم الشحنات الساكنة وخطر التفريغ الكهروستاتيكي غير المتحكم فيه.
ومع ذلك، لا تعتمد الحماية الفعالة من التفريغ الكهروستاتيكي على الأرضيات وحدها.
فهي تتطلب الجمع الصحيح بين أرضيات الفينيل المقاومة للتفريغ الكهروستاتيكي، واللاصق الموصل، ورقائق النحاس، والتأريض، والأحذية المتوافقة، والتركيب المناسب، والصيانة، والاختبارات المنتظمة.
توفر FARFLY حلول أرضيات مقاومة للتفريغ الكهروستاتيكي للمشاريع العالمية، بما يشمل مواد الأرضيات، والملحقات المطابقة، والوثائق الفنية، ودعم المشاريع.
إذا كنت تخطط لمشروع أرضيات مقاومة للتفريغ الكهروستاتيكي لتصنيع الإلكترونيات، أو المختبرات، أو الغرف النظيفة، أو مراكز البيانات، أو مناطق المعدات الطبية، أو غيرها من البيئات الخاضعة للتحكم، فيمكن لـ FARFLY مساعدتك في مقارنة الخيارات المناسبة وإعداد حل نظام أرضيات متكامل.
FARFLY — أرضية للثقة.
